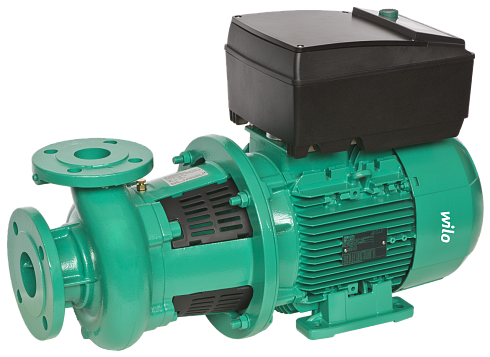

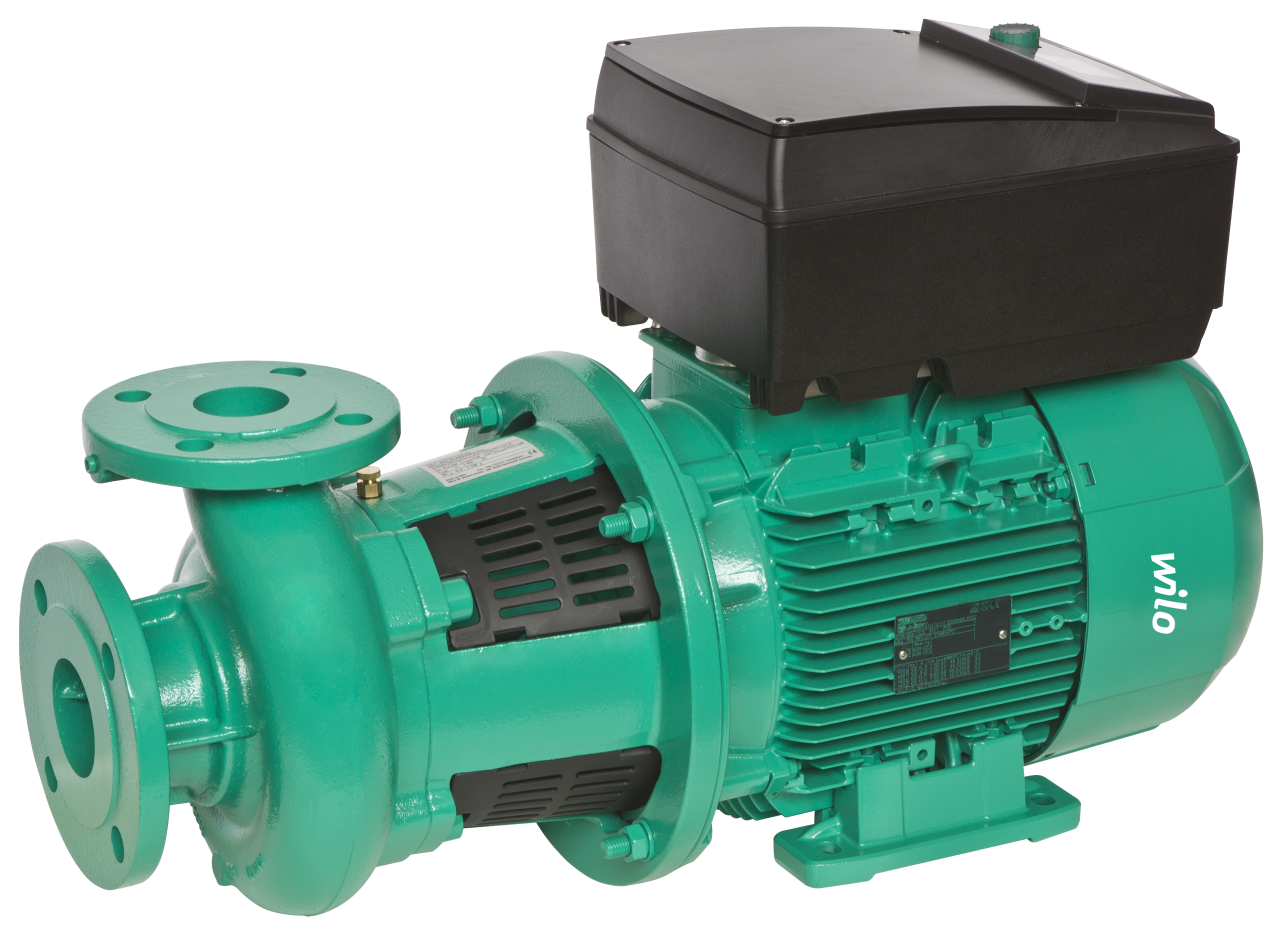

Электронно регулируемый насос с сухим ротором в блочном исполнении с фланцевым соединением и автоматической регулировкой мощности.
Применяется для перекачивания воды систем отопления, водогликолевой смеси и охлаждающей / холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Обозначение
| Пример | BL-E 40/160-5,5/2-R1 |
| BL-E | Блочный насос с электронным регулированием |
| 40 | Номинальный диаметр DN подсоединения к трубопроводу (напорный штуцер) |
| 160 | Номинальный диаметр рабочего колеса в мм |
| 5,5 | Номинальная мощность мотора P2 в кВт |
| 2 | Число полюсов |
| -R1 | Исполнение без дифференциального датчика давления |
Особенности
- Моторы в серийном исполнении с более высоким КПД благодаря классу IE2
- Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
- Простое управление благодаря надежной технологии «красная кнопка» и дисплея
- Два конфигурируемых сигнальных реле для сигнализации рабочего состояния и неисправности
- Блокировка доступа к насосу
- Встроенная полная защита мотора (термодатчик) с электронной системой отключения
- Высокая степень защиты от коррозии благодаря катафорезному покрытию
- Насос с мощностью мотора до 4 кВт с привинченным цоколем для монтажа на фундаменте
- Насос с мощностью мотора от 5,5 кВт с прилитыми/привинченными опорами; возможен монтаж на фундаменте с помощью консолей (принадлежности)
- Серийные отверстия для удаления конденсата
- Скользящее торцевое уплотнение, принудительно омываемое и не зависящее от направления вращения
- Всегда и везде доступные стандартные моторы (в соответствии со спецификацией Wilo) и скользящие торцевые уплотнения
- Удобство пользования благодаря соответствию рабочих характеристик и основных размеров норме EN 733 (DIN для стандартных насосов)
Технические характеристики
- Минимальный индекс эффективности (MEI) ≥ 0,4
- Допустимый диапазон температур от -20° C до +140° C
- Сетевое подключение
-
- 3~440 В -5/±10 %, 50/60 Гц
- 3~400 В ±10 %, 50/60 Гц
- 3~380 В -5/±10 %, 50/60 Гц
- Класс защиты IP 55
- Номинальный диаметр от DN 32 до DN 125
- Макс. рабочее давление 16 бар (120 °C)
Описание
Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:
- Скользящее торцевое уплотнение
- Фланцевое соединение с патрубком для замера давления R 1/8
- Фонарь
- Муфта
- Привод со встроенной электронной системой регулирования частоты вращения
Материалы
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250;опционально: чугун с шаровидным графитом EN-GJS-400-18-LT Рабочее колесо: Стандартное исполнение: EN-GJL-200;
опционально: бронза G-CuSn 10 Вал: 1.4122 Скользящее торцевое уплотнение: AQEGG, другие скользящие торцевые уплотнения по запросу
Оснащение/функции
Режимы работы- Δp‐c для постоянного перепада давления (только с внешним DDG)
- Управление PID
- Ручной режим управления (n=постоян.)
- «Красная кнопка» и дисплей
- Настройка требуемого перепада давления
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Регулировка момента ВКЛ./ВЫКЛ. насоса
- Настройка всех рабочих параметров
- Квитирование ошибок
- Управляющий вход «Выкл. по приоритету»
- Аналоговый вход 0–10 В, 0–20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2–10 В, 4–20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
- Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
- Инфракрасный интерфейс для беспроводного обмена данными с ИК-монитором/ИК-картой памяти
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подключения к автоматизированной системе управления зданием
- Полная защита мотора со встроенной электронной системой отключения
- Блокировка доступа
- Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы Смена насосов через 24 часа
- Режим параллельной работы двух насосов
- Режим параллельной работы двух насосов (включение и отключение при пиковой нагрузке с оптимизацией по КПД)
| Тип | (MEI) | DN1 | DN2 |
Ном/ мощность электродвигателя P2 |
Вес, прим. m | Арт.-№ |
| BL-E 32/140-2,2/2 | ≥ 0.40 | 50 | 32 | 2.2 кВт | 54 кг | 2191367 |
| BL-E 32/140-2,2/2-R1 | ≥ 0.40 | 50 | 32 | 2.2 кВт | 54 кг | 2191425 |
| BL-E 32/150-3/2 | ≥ 0.40 | 50 | 32 | 3 кВт | 64 кг | 2191368 |
| BL-E 32/150-3/2-R1 | ≥ 0.40 | 50 | 32 | 3 кВт | 64 кг | 2191426 |
| BL-E 32/160-4/2 | ≥ 0.40 | 50 | 32 | 4 кВт | 72 кг | 2191369 |
| BL-E 32/160-4/2-R1 | ≥ 0.40 | 50 | 32 | 4 кВт | 72 кг | 2191427 |
| BL-E 32/170-5,5/2 | ≥ 0.40 | 50 | 32 | 5.5 кВт | 94 кг | 2191370 |
| BL-E 32/170-5,5/2-R1 | ≥ 0.40 | 50 | 32 | 5.5 кВт | 94 кг | 2191428 |
| BL-E 32/210-7,5/2 | ≥ 0.40 | 50 | 32 | 7.5 кВт | 105 кг | 2191371 |
| BL-E 32/210-7,5/2-R1 | ≥ 0.40 | 50 | 32 | 7.5 кВт | 105 кг | 2191429 |
| BL-E 32/220-11/2 | ≥ 0.40 | 50 | 32 | 11 кВт | 192 кг | 2189952 |
| BL-E 32/220-11/2-R1 | ≥ 0.40 | 50 | 32 | 11 кВт | 192 кг | 2189978 |
| BL-E 40/110-1,5/2 | ≥ 0.40 | 65 | 40 | 1.5 кВт | 49 кг | 2191372 |
| BL-E 40/110-1,5/2-R1 | ≥ 0.40 | 65 | 40 | 1.5 кВт | 49 кг | 2191430 |
| BL-E 40/120-2,2/2 | ≥ 0.40 | 65 | 40 | 2.2 кВт | 50 кг | 2191373 |
| BL-E 40/120-2,2/2-R1 | ≥ 0.40 | 65 | 40 | 2.2 кВт | 50 кг | 2191431 |
| BL-E 40/130-3/2 | ≥ 0.40 | 65 | 40 | 3 кВт | 58 кг | 2191374 |
| BL-E 40/130-3/2-R1 | ≥ 0.40 | 65 | 40 | 3 кВт | 58 кг | 2191432 |
| BL-E 40/140-4/2 | ≥ 0.40 | 65 | 40 | 4 кВт | 69 кг | 2191375 |
| BL-E 40/140-4/2-R1 | ≥ 0.40 | 65 | 40 | 4 кВт | 69 кг | 2191433 |
| BL-E 40/160-5,5/2 | ≥ 0.40 | 65 | 40 | 5.5 кВт | 96 кг | 2191376 |
| BL-E 40/160-5,5/2-R1 | ≥ 0.40 | 65 | 40 | 5.5 кВт | 96 кг | 2191434 |
| BL-E 40/170-7,5/2 | ≥ 0.40 | 65 | 40 | 7.5 кВт | 99 кг | 2191377 |
| BL-E 40/170-7,5/2-R1 | ≥ 0.40 | 65 | 40 | 7.5 кВт | 99 кг | 2191435 |
| BL-E 40/180-7,5/2 | ≥ 0.40 | 65 | 40 | 7.5 кВт | 109 кг | 2191378 |
| BL-E 40/180-7,5/2-R1 | ≥ 0.40 | 65 | 40 | 7.5 кВт | 109 кг | 2191436 |
| BL-E 40/210-11/2 | ≥ 0.40 | 65 | 40 | 11 кВт | 195 кг | 2189953 |
| BL-E 40/210-11/2-R1 | ≥ 0.40 | 65 | 40 | 11 кВт | 195 кг | 2189979 |
| BL-E 40/220-15/2 | ≥ 0.40 | 65 | 40 | 15 кВт | 204 кг | 2189954 |
| BL-E 40/220-15/2-R1 | ≥ 0.40 | 65 | 40 | 15 кВт | 204 кг | 2189980 |
| BL-E 40/230-18,5/2 | ≥ 0.40 | 65 | 40 | 18.5 кВт | 260 кг | 2189955 |
| BL-E 40/230-18,5/2-R1 | ≥ 0.40 | 65 | 40 | 18.5 кВт | 260 кг | 2189981 |
| BL-E 40/240-22/2 | ≥ 0.40 | 65 | 40 | 22 кВт | 270 кг | 2189956 |
| BL-E 40/240-22/2-R1 | ≥ 0.40 | 65 | 40 | 22 кВт | 270 кг | 2189982 |
| BL-E 50/110-3/2 | ≥ 0.40 | 65 | 50 | 3 кВт | 64 кг | 2191379 |
| BL-E 50/110-3/2-R1 | ≥ 0.40 | 65 | 50 | 3 кВт | 64 кг | 2191437 |
| BL-E 50/120-4/2 | ≥ 0.40 | 65 | 50 | 4 кВт | 72 кг | 2191380 |
| BL-E 50/120-4/2-R1 | ≥ 0.40 | 65 | 50 | 4 кВт | 72 кг | 2191438 |
| BL-E 50/130-5,5/2 | ≥ 0.40 | 65 | 50 | 5.5 кВт | 91 кг | 2191381 |
| BL-E 50/130-5,5/2-R1 | ≥ 0.40 | 65 | 50 | 5.5 кВт | 91 кг | 2191439 |
| BL-E 50/140-7,5/2 | ≥ 0.40 | 65 | 50 | 7.5 кВт | 94 кг | 2191382 |
| BL-E 50/140-7,5/2-R1 | ≥ 0.40 | 65 | 50 | 7.5 кВт | 94 кг | 2191440 |
| BL-E 50/150-7,5/2 | ≥ 0.40 | 65 | 50 | 7.5 кВт | 102 кг | 2191383 |
| BL-E 50/150-7,5/2-R1 | ≥ 0.40 | 65 | 50 | 7.5 кВт | 102 кг | 2191441 |
| BL-E 50/170-11/2 | ≥ 0.40 | 65 | 50 | 11 кВт | 180 кг | 2189957 |
| BL-E 50/170-11/2-R1 | ≥ 0.40 | 65 | 50 | 11 кВт | 180 кг | 2189983 |
| BL-E 50/200-15/2 | ≥ 0.40 | 65 | 50 | 15 кВт | 205 кг | 2189958 |
| BL-E 50/200-15/2-R1 | ≥ 0.40 | 65 | 50 | 15 кВт | 205 кг | 2189984 |
| BL-E 50/210-18,5/2 | ≥ 0.40 | 65 | 50 | 18.5 кВт | 249 кг | 2189959 |
| BL-E 50/210-18,5/2-R1 | ≥ 0.40 | 65 | 50 | 18.5 кВт | 249 кг | 2189985 |
| BL-E 50/220-22/2 | ≥ 0.40 | 65 | 50 | 22 кВт | 259 кг | 2189960 |
| BL-E 50/220-22/2-R1 | ≥ 0.40 | 65 | 50 | 22 кВт | 259 кг | 2189986 |
| BL-E 50/270-5,5/4 | ≥ 0.40 | 65 | 50 | 5.5 кВт | 137 кг | 2191384 |
| BL-E 50/270-5,5/4-R1 | ≥ 0.40 | 65 | 50 | 5.5 кВт | 137 кг | 2191442 |
| BL-E 65/120-4/2 | ≥ 0.40 | 80 | 65 | 4 кВт | 77 кг | 2191385 |
| BL-E 65/120-4/2-R1 | ≥ 0.40 | 80 | 65 | 4 кВт | 77 кг | 2191443 |
| BL-E 65/130-5,5/2 | ≥ 0.40 | 80 | 65 | 5.5 кВт | 96 кг | 2191386 |
| BL-E 65/130-5,5/2-R1 | ≥ 0.40 | 80 | 65 | 5.5 кВт | 96 кг | 2191444 |
| BL-E 65/140-7,5/2 | ≥ 0.40 | 80 | 65 | 7.5 кВт | 99 кг | 2191387 |
| BL-E 65/140-7,5/2-R1 | ≥ 0.40 | 80 | 65 | 7.5 кВт | 99 кг | 2191445 |
| BL-E 65/160-11/2 | ≥ 0.40 | 80 | 65 | 11 кВт | 186 кг | 2189961 |
| BL-E 65/160-11/2-R1 | ≥ 0.40 | 80 | 65 | 11 кВт | 186 кг | 2189987 |
| BL-E 65/170-15/2 | ≥ 0.40 | 80 | 65 | 15 кВт | 194 кг | 2189962 |
| BL-E 65/170-15/2-R1 | ≥ 0.40 | 80 | 65 | 15 кВт | 194 кг | 2189988 |
| BL-E 65/190-18,5/2 | ≥ 0.40 | 80 | 65 | 18.5 кВт | 255 кг | 2189963 |
| BL-E 65/190-18,5/2-R1 | ≥ 0.40 | 80 | 65 | 18.5 кВт | 255 кг | 2189989 |
| BL-E 65/210-22/2 | ≥ 0.40 | 80 | 65 | 22 кВт | 268 кг | 2189964 |
| BL-E 65/210-22/2-R1 | ≥ 0.40 | 80 | 65 | 22 кВт | 268 кг | 2189990 |
| BL-E 65/240-5,5/4 | ≥ 0.40 | 80 | 65 | 5.5 кВт | 152 кг | 2191388 |
| BL-E 65/240-5,5/4-R1 | ≥ 0.40 | 80 | 65 | 5.5 кВт | 152 кг | 2191446 |
| BL-E 65/265-7,5/4 | ≥ 0.40 | 80 | 65 | 7.5 кВт | 160 кг | 2191389 |
| BL-E 65/265-7,5/4-R1 | ≥ 0.40 | 80 | 65 | 7.5 кВт | 160 кг | 2191447 |
| BL-E 80/145-11/2 | ≥ 0.40 | 100 | 80 | 11 кВт | 201 кг | 2189965 |
| BL-E 80/145-11/2-R1 | ≥ 0.40 | 100 | 80 | 11 кВт | 201 кг | 2189991 |
| BL-E 80/150-15/2 | ≥ 0.40 | 100 | 80 | 15 кВт | 209 кг | 2189966 |
| BL-E 80/150-15/2-R1 | ≥ 0.40 | 100 | 80 | 15 кВт | 209 кг | 2189992 |
| BL-E 80/160-18,5/2 | ≥ 0.40 | 100 | 80 | 18.5 кВт | 253 кг | 2189967 |
| BL-E 80/160-18,5/2-R1 | ≥ 0.40 | 100 | 80 | 18.5 кВт | 253 кг | 2189993 |
| BL-E 80/165-22/2 | ≥ 0.40 | 100 | 80 | 22 кВт | 263 кг | 2189968 |
| BL-E 80/165-22/2-R1 | ≥ 0.40 | 100 | 80 | 22 кВт | 263 кг | 2189994 |
| BL-E 80/220-5,5/4 | ≥ 0.40 | 100 | 80 | 5.5 кВт | 144 кг | 2191390 |
| BL-E 80/220-5,5/4-R1 | ≥ 0.40 | 100 | 80 | 5.5 кВт | 144 кг | 2191448 |
| BL-E 80/250-7,5/4 | ≥ 0.40 | 100 | 80 | 7.5 кВт | 163 кг | 2191391 |
| BL-E 80/250-7,5/4-R1 | ≥ 0.40 | 100 | 80 | 7.5 кВт | 163 кг | 2191449 |
| BL-E 80/270-11/4 | ≥ 0.40 | 100 | 80 | 11 кВт | 261 кг | 2189969 |
| BL-E 80/270-11/4-R1 | ≥ 0.40 | 100 | 80 | 11 кВт | 261 кг | 2189995 |
| BL-E 100/200-5,5/4 | ≥ 0.40 | 125 | 100 | 5.5 кВт | 150 кг | 2191392 |
| BL-E 100/200-5,5/4-R1 | ≥ 0.40 | 125 | 100 | 5.5 кВт | 150 кг | 2191450 |
| BL-E 100/220-7,5/4 | ≥ 0.40 | 125 | 100 | 7.5 кВт | 158 кг | 2191393 |
| BL-E 100/220-7,5/4-R1 | ≥ 0.40 | 125 | 100 | 7.5 кВт | 158 кг | 2191451 |
| BL-E 100/250-11/4 | ≥ 0.40 | 125 | 100 | 11 кВт | 276 кг | 2189970 |
| BL-E 100/250-11/4-R1 | ≥ 0.40 | 125 | 100 | 11 кВт | 276 кг | 2189996 |
| BL-E 100/270-15/4 | ≥ 0.40 | 125 | 100 | 15 кВт | 293 кг | 2189971 |
| BL-E 100/270-15/4-R1 | ≥ 0.40 | 125 | 100 | 15 кВт | 293 кг | 2189997 |
| BL-E 100/305-18,5/4 | ≥ 0.40 | 125 | 100 | 18.5 кВт | 396 кг | 2189972 |
| BL-E 100/305-18,5/4-R1 | ≥ 0.40 | 125 | 100 | 18.5 кВт | 396 кг | 2189998 |
| BL-E 100/315-22/4 | ≥ 0.40 | 125 | 100 | 22 кВт | 410 кг | 2189973 |
| BL-E 100/315-22/4-R1 | ≥ 0.40 | 125 | 100 | 22 кВт | 410 кг | 2189999 |
| BL-E 125/185-5,5/4 | ≥ 0.40 | 150 | 125 | 5.5 кВт | 185 кг | 2191394 |
| BL-E 125/185-5,5/4-R1 | ≥ 0.40 | 150 | 125 | 5.5 кВт | 185 кг | 2191452 |
| BL-E 125/210-7,5/4 | ≥ 0.40 | 150 | 125 | 7.5 кВт | 193 кг | 2191395 |
| BL-E 125/210-7,5/4-R1 | ≥ 0.40 | 150 | 125 | 7.5 кВт | 193 кг | 2191453 |
| BL-E 125/225-11/4 | ≥ 0.40 | 150 | 125 | 11 кВт | 291 кг | 2189974 |
| BL-E 125/225-11/4-R1 | ≥ 0.40 | 150 | 125 | 11 кВт | 291 кг | 2190000 |
| BL-E 125/245-15/4 | ≥ 0.40 | 150 | 125 | 15 кВт | 336 кг | 2189975 |
| BL-E 125/245-15/4-R1 | ≥ 0.40 | 150 | 125 | 15 кВт | 336 кг | 2190001 |
| BL-E 125/265-18,5/4 | ≥ 0.40 | 150 | 125 | 18.5 кВт | 393 кг | 2189976 |
| BL-E 125/265-18,5/4-R1 | ≥ 0.40 | 150 | 125 | 18.5 кВт | 393 кг | 2190002 |
| BL-E 125/275-22/4 | ≥ 0.40 | 150 | 125 | 22 кВт | 407 кг | 2189977 |
| BL-E 125/275-22/4-R1 | ≥ 0.40 | 150 | 125 | 22 кВт | 407 кг | 2190003 |
