Тип

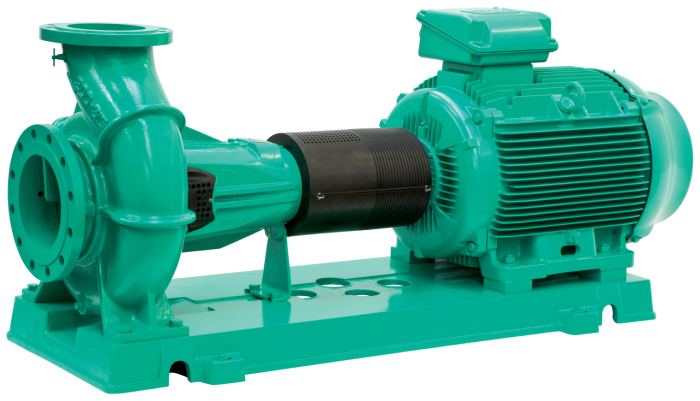

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на фундаментальной раме.
|
||||||||||||
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.Применение в системах орошения, в оборудовании для зданий и сооружений, во всех отраслях промышленности, на электростанциях и т. д.
|
||||||||||||
Обозначение
|
||||||||||||
Особенности/преимущества продукции
Низкие эксплуатационные затраты благодаря высокому КПДСкользящее торцовое уплотнение Burgmann независимое от направления вращенияСменные щелевые уплотненияЗакрытые шарикоподшипники SKF заполненные консистентой смазкойНизкие значения NPSH, наилучшие кавитационные характеристики
|
||||||||||||
Технические характеристики
Минимальный индекс эффективности (MEI) ≥ 0,4Допустимый диапазон температур от -20° C до +120° CПодключение к сети 3~400 В, 50 ГцВид защиты IP55Номинальные диаметры от DN 150 до DN 300Макс. рабочее давление 16 бар
|
Комплект поставки
НасосИнструкция по монтажу и эксплуатацииНасос со свободным концом вала илиНасос на опорной раме с муфтой и защитой муфты илиполностью монтированный на опорной раме насос с электродвигателем
|
Материалы
Корпус насоса и нажимная крышка: EN-GJS-500-7Подшипниковая опора: EN-GJL-250Рабочее колесо: EN-GJL-250
, (специальное исполнение: G-CuSn10)Вал: 1.4028Разделительные кольца: G-CuSn10Скользящее торцевое уплотнение: AQ1EGG (другие скользящие торцевые уплотнения по запросу) |
Описание/конструкция
Одноступенчатый горизонтальный насос со спиральным корпусом с подшипниковыми опорами и заменяемыми разделительными кольцами в легкоразборной конструкцииУплотнение вала: скользящее торцовое уплотнение согл. EN 12756 или сальник с набивкойСпиральный корпус с прилитыми ножками. Вал насоса установлен на радиальных шарикоподшипниках с заполнением консистентной смазкойМуфта вала с промежуточной втулкой
|
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
|
