Тип

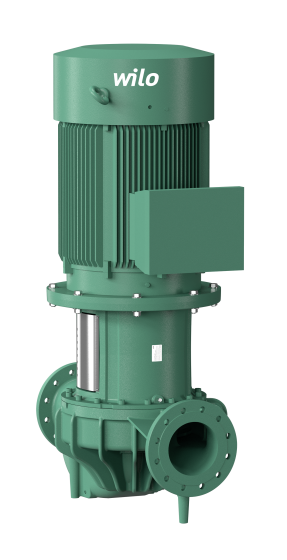

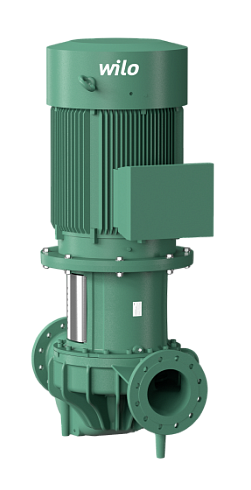

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением
|
||||||||||||
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
|
||||||||||||
Обозначение
|
||||||||||||
Особенности/преимущества продукции
Низкие эксплуатационные затраты благодаря высокому КПДВ серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсатаВозможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря оптимизированной конструкции соединительного элемента (запатентована)Высокая степень защиты от коррозии благодаря катафорезному покрытию.Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и стандартные скользящие торцевые уплотнения
|
||||||||||||
Технические характеристики
Допустимый диапазон температур от -20° C до +140° CПодключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP 55Номинальный внутренний диаметр от DN 32 до DN 250Макс. рабочее давление 16 бар (25 бар по запросу)
|
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:Скользящее торцовое уплотнениеФланцевое соединение со штуцером для замера давления R 1/8Соединительный элементМуфтаЭлектродвигатель согласно норме IEC
|
Материалы
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опция: чугун с шаровидным графитом EN-GJS-400-18-LTРабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10Вал: 1.4122Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
|
Комплект поставки
НасосИнструкция по монтажу и эксплуатации
|
Опции
Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)Вариант ...-P4 для макс. рабочего давления 25 бар (см. прайслист Wilo)По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX
|
Принадлежности
Консоли для монтажа на фундаментеТермодатчик, реле отключения по сигналу с датчика KLF (PTC)Специальные электродвигателиСкользящие торцевые уплотнения специального исполненияСистемы регулирования SC-HVAC, CC-HVAC и приборы управления
|
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
|
